高飽和磁感應強度軟磁合金1J22

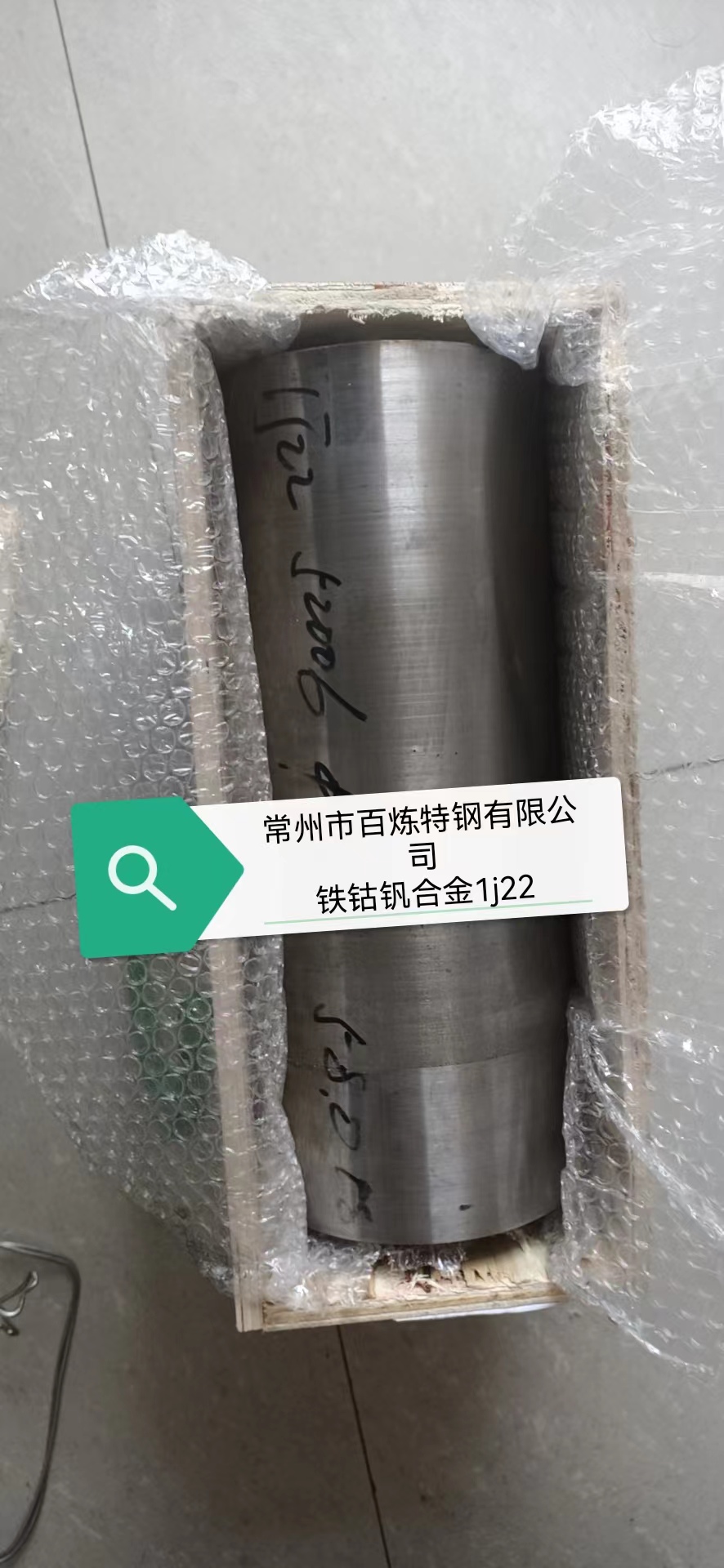

鐵鈷釩合金1J22，執行標準GB／T14986—2005
用途：有高飽和磁感應強度；適用于制造要求體積小、重量輕的飛行器及儀器儀表元件。
在現有軟磁材料中該合金的飽和磁感應強度較高（2.4T），居里點也很高（980℃），飽和磁致伸縮系數較大（60～100×10－6）。由于飽和磁感應強度高，在制作同等功率的電機時，可大大縮小體積，在作電磁鐵時，在同樣截面積下能產生大的吸合力。由于居里點高，可使該合金能在其他軟磁材料已經完全退磁的較高溫度下工作，并保持良好的磁穩定性。
相近牌號
美國：Supermendur，Hiperco50
英國：Permendur
俄：50КФ
1J22合金的牌號和化學成分：
牌號 | 化學成分(質量分數)(％) | |||||||||
C≤ | Mn≤ | si≤ | P≤ | S≤ | Cu≤ | Ni≤ | C0 | V | Fe | |
lJ22 | 0.04 | 0.30 | 0.30 | 0.020 | 0.020 | 0.20 | 0.50 | 49.0～51.0 | 0.80～1.80 | 余量 |
合金的物理性能
牌號 | 電阻率／(μΩ·m) | 密度／(g／cm3) | 居里點／°C | 飽和磁滯伸縮系數／(×10-6) | 抗拉強度／MPa | |
冷硬態 | 軟態 | |||||
1J22 | 0.40 | 8.20 | 980 | 60～100 | 1325 | 490 |
合金的磁性能
牌號 | 種類 | 在不同磁場強度(A／m)時的磁感應強度/T≥ | 矯頑力Hc／(A／m)≤ | |||||
B400 | B500 | B1600 | B2600 | B4000 | B5000 | |||
1J22 | 冷軋帶材 | 1.6 | 1.8 | 2.0 | 2.10 | 2.15 | 2.2 | 128 |
絲材、鍛(軋)材 | 2.05 | 2.15 | 2.O | 144 | ||||
1J22產品用途：
普通和超導磁體、電磁鐵、小型電力變壓器、扼流圈、磁放大器的鐵芯、磁屏蔽、航空馬達和發電機的轉子和定子、電話振動片、磁致伸縮換能器和超聲波發生器的振子、航空功率變壓器、極靴和打印頭、電磁鐵極頭、磁控管中的端焊管、電話耳機振動膜、力矩馬達轉子、磁致伸縮換能器鐵芯。
