材料牌號(hào)
GH4145（GH145）
相近牌號(hào)
Inconel X-750(美國）,NiCr15Fe7TiAl(德國),NC15FeTNbA(法國),NCF750（日本）材料的技術(shù)標(biāo)準(zhǔn)：
Q/3B 4088-1994《GH4145合金毛細(xì)管材》
Q/3B 4098-1995《GH4145合金絲材》
Q/3B 4198-1993《GH4145合金冷軋板材、帶材》
化學(xué)成分
C | Cr | Ni+Co | Al | Ti | Fe | Nb+Ta |
≤0.08 | 14.0～17.0 | ≥70.0 | 0.40～1.00 | 2.25～2.75 | 5.00～9.00 | 0.70～1.20 |
Co | Mn | Si | S | Cu | P |
≤1.00 | ≤1.00 | ≤0.50 | ≤0.010 | ≤0.50 | ≤0.015 |
注：表中Mn、Si為棒、鍛件、環(huán)形件和絲材含量，板材、帶材和管材為：Mn≤0.35%,Si≤0.35%
物理及化學(xué)性能
熱性能
在980℃以下具有良好的耐腐蝕和抗氧化性能，800℃以下具有較高的強(qiáng)度，540℃以下具有較好的耐松弛性能，同時(shí)還具有良好的成形性能和焊接性能。該合金主要用于制造航空發(fā)動(dòng)機(jī)在800℃以下工作并要求強(qiáng)度較高的耐松弛的平面彈簧和螺旋彈簧。 [1]
熔化溫度范圍：1395～1425℃
熱導(dǎo)率
θ/℃ | 50 | 100 | 300 | 500 | 900 |
λ/（W/（m·C）） | 14.7 | 15.9 | 20.1 | 25.1 | 37.3 |
2.1.3、GH4145(GH145)線膨脹系數(shù) 見表2-2
θ/℃ | 20～200 | 20～300 | 20～400 | 20～500 | 20～600 | 20～700 | 20～800 |
α/10-6C-1 | 13.1 | 13.5 | 14.1 | 14.4 | 15.0 | 15.6 | 16.2 |
GH4145 在常溫下合金的機(jī)械性能的較小值:
合金 | 抗拉強(qiáng)度 | 屈服強(qiáng)度 | 延伸率 | 布氏硬度 HB |
固溶處理 | 1267 | 868 | 25 | ≤400 |
密度：ρ=8.25g/cm3
電性能：50℃時(shí)的電阻率ρ=1.22*10-6Ω.m
金相組織結(jié)構(gòu)
合金標(biāo)準(zhǔn)熱處理狀態(tài)的組織由γ基體、Ti(C、N)、Nb(C、N)、M23C6碳化物和γ'[Ni3(Al、Ti、Nb)]相組成，γ'含量大約為14.5%，是合金的主要強(qiáng)化相。
工藝性能與要求
GH4145合金具有以下特性：
GH4145在980℃以下具有良好的耐腐蝕和抗氧化性能，800℃以下具有較高的強(qiáng)度，540℃以下具有較好的耐松弛性能，同時(shí)還具有良好的成形性能和焊接性能，在低溫環(huán)境中有優(yōu)異的機(jī)械性能.
1、合金的鍛造溫度在1220～950℃之間均易成形。該合金在劇烈成形工序后就進(jìn)行固溶處理。
2、該合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關(guān)。
3、合金具有較好的焊接性能，可進(jìn)行各種焊接。焊接后進(jìn)行時(shí)效處理可獲得近似完全熱處理狀態(tài)的強(qiáng)度。
4、零件熱處理就在無硫的中性或還原性氣氛中進(jìn)行，以免發(fā)生硫化。
熱處理制度
板、帶、管材供應(yīng)狀態(tài)的固溶熱處理制度980℃±15℃，空冷。材料及零件的中間熱處理制度，可分別選擇下列工藝進(jìn)行熱處理。
退火：955～1010℃，水冷。
焊接件焊接前退火：980℃，1h。
焊接件消除應(yīng)力退火：900℃,保濕2h。
消除應(yīng)力退火：885℃±15℃，24h,空冷。
品種規(guī)格與供應(yīng)狀態(tài)
可以供應(yīng)各種規(guī)格的棒材、鍛件、環(huán)形件、熱軋板、冷軋板、帶材、管材和絲材。
板材和帶材一般于熱軋或冷軋、退火或固溶、酸洗拋光后供應(yīng)。
棒材、鍛件和環(huán)形件可于鍛態(tài)或熱軋狀態(tài)供應(yīng)；也可于鍛后固溶處理供應(yīng)；棒材可于固溶后磨光或車光供應(yīng)，當(dāng)訂單有要求時(shí)，可于冷拉狀態(tài)就位。

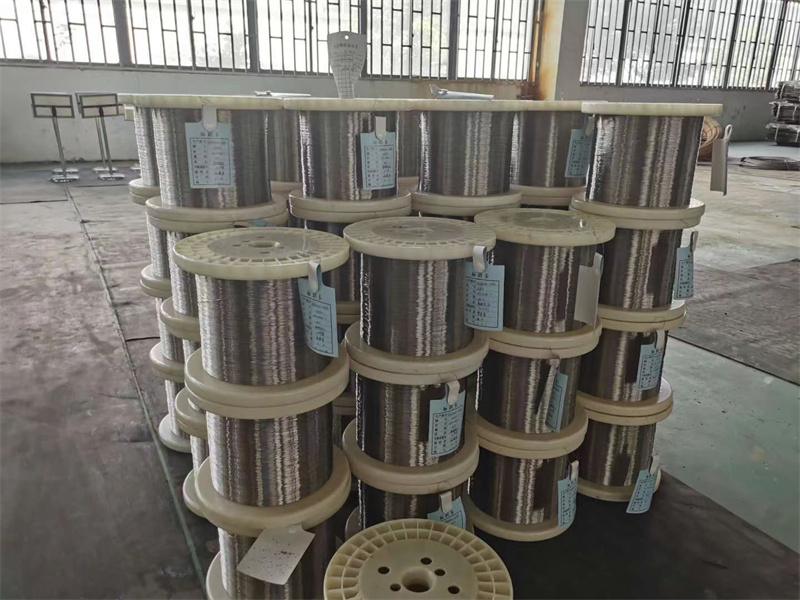

絲材可于固溶狀態(tài)供應(yīng)；對于標(biāo)稱直徑或厚度在6.35mm以下的絲材，可固溶后并以50%～65%的冷拉變形供應(yīng)；標(biāo)稱直徑或邊長大于6.35mm的絲材，固溶處理后以不小于30%的冷拉變形供應(yīng)。對于標(biāo)稱直徑或邊長不大于0.65mm的絲材，根據(jù)要求固溶處理后以不小于15%的冷拉變形供應(yīng)。
熔煉與鑄造工藝
合金采用電弧爐加真空自耗重熔、真空感應(yīng)加電渣、電渣加真空自耗重熔或真空感應(yīng)加真空自耗重熔。應(yīng)用概況與特殊要求
該合金主要用于制造航空發(fā)動(dòng)機(jī)工作溫度在540℃以下的耐腐蝕的平面波形彈簧、周向螺旋彈簧、螺旋壓簧、彈簧卡圈和密封圈等零件。
